Flachdachablauf

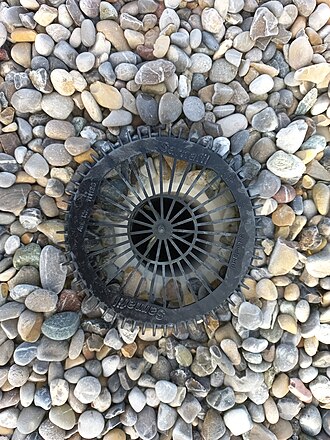

Ein Flachdachablauf (auch: Dachgully) ist die wasserdichte Verbindung zwischen der Dachfolie auf dem Flachdach und einer Entwässerungsleitung. Der Flachdachablauf ist Teil der Dachentwässerung.
Funktion
Bei Pult-, Sattel, Walmdächern etc. wird der Ablauf des auftreffenden Regenwassers bzw. Schmelzwasser durch die Schwerkraft nach unten ohne weiteres Zutun realisiert. Durch Dachüberstände und/oder Dachrinnen (Regenrinnen) wird die Fassade vor dem Regenwasser geschützt.
Bei Flachdächern sind in der Regel keine ausreichenden Dachüberstände noch sind – meist aus optischen Gründen – Regenrinnen vorhanden. Das auf das Flachdach auftreffende Regenwasser bzw. der darauf liegende Schnee bei der Schneeschmelze muss dennoch, um Schäden am Gebäude (innen wie außen) zu vermeiden, schnell und kontrolliert abgeleitet werden. Regen- oder Schmelzwasser, das nicht schnell und restlos von einem Flachdach ablaufen kann, kann sich nachteilig auf die Dichtheit der Flachdachkonstruktion auswirken. Ebenso kann durch viel stehendes Wasser auf dem Flachdach die Statik des Gebäudes bzw. des Dachs gefährdet werden.
Typen
Es haben sich verschiedene Typen von Dachentwässerungen bei einem Flachdach etabliert (Beispiel):
- innenliegende Entwässerung
- Unterdruckentwässerung[1],
- Freispiegelentwässerung
- Attika-Flachdachentwässerung
Dachterrassen oder Garagen mit Flachdach werden oft per Attika-Flachdachentwässerung (über außen geführte Fallrohre) entwässert. Wohn- und Gewerbebauten in vielen Fällen über innenliegende Wasserableitungen. Der auf dem Flachdach sichtbare Gully ist das obere Ende des Dachentwässerungssystems.
Bei eher seltenen Konstruktionen wird ein Flachdach durch eine Dachrinne entwässert, indem das Flachdach als gering geneigtes Pultdach ausgeführt wird. Hier eine Dachrinne nur an einer Seite installiert. Die übrigen Seiten des Flachdachs erhalten einen etwas erhöhten Abschluss, sodass das Wasser in Richtung Dachrinne geleitet wird.
Funktion

Damit die Entwässerung des Flachdaches schnell und sicher erfolgen kann, ist eine Neigung (in der Regel mind. 2°) zu einem oder mehreren tieferen Punkten erforderlich, in denen sich die Dachabflüsse (Dachgully) befinden.
Wegen der auch auf einem Flachdach sich ansammelnden Schmutzpartikel, Laub, Pflanzenteile etc., ist der Dachabfluss regelmäßig zu reinigen. Noch viel wichtiger ist die regelmäßige Wartung und Reinigung, bei begrünten Flachdächern.[2]
Zum Schutz des Daches ist neben den regulären Dachabflüssen auch eine Notentwässerung vorzusehen. Diese kann als Speier oder als Notablauf (z. B. über ein eigenes Fallrohr) erfolgen. Bei einer standardmäßig vorgesehenen Regenwasserrückhaltung auf dem Flachdach, welche die Gebäudestatik und Dichtheit des Flachdaches nicht beeinträchtigt, kann auf Notentwässerungen verzichtet werden.
Das jeweilige Flachdachentwässerungssystem muss auf ein mittleres örtliches Regenereignis dimensioniert werden.[3] Die normale Dachentwässerung und die Notentwässerung müssen gemeinsam geeignet sein, ein am Gebäudestandort zu erwartende Jahrhundertregenereignis entwässern zu können.
Normen
(Beispiele)
- ÖNORM EN 12056 (Schwerkraftentwässerungsanlagen innerhalb von Gebäuden)
- ÖNORM EN 752 (Entwässerungssysteme außerhalb von Gebäuden – Kanalmanagement)
- ÖNORM B 2501 (Entwässerungsanlagen für Gebäude und Grundstücke - Planung, Ausführung und Prüfung - Ergänzende Richtlinien zu ÖNORM EN 12056 und ÖNORM EN 752
- ÖNORM B 2503 (Kanalanlagen - Planung, Ausführung, Prüfung, Betrieb - Ergänzende Bestimmungen zu ÖNORM EN 476, ÖNORM EN 752 und ÖNORM EN 1610)
- ÖNORM EN 12380 (Belüftungsventile für Entwässerungssysteme - Anforderungen, Prüfverfahren und Konformitätsbewertung)
- ÖNORM EN 13564-1 (Rückstauverschlüsse für Gebäude - Teil 1)
Hersteller in Österreich
Bekannte Hersteller/Lieferanten in Österreich von Flachdachabläufen sind z. B. die Fa. ACO GmbH in Baden bei Wien oder die Fa. Sika Österreich GmbH, Bludenz .
Weblinks
Flachdachablauf – Sammlung von Bildern, Videos und Audiodateien auf Wikimedia Commons
Einzelnachweise
- ↑ Unterdruckentwässerung (Version vom 13. Februar 2018 im Internet Archive), Grundlagen und Planungshinweise, S. 124–126, ACO-Haustechnik.de
- ↑ Kiesbefüllte oder begrünte Dachaufbauten können jedoch den Dachabfluss auf längere Zeit aufteilen (um 40 bis 70 %).
- ↑ Dies ist in etwa die örtliche Fünfminutenregenspende, die statistisch einmal in fünf Jahren niedergeht und in l/(s*ha) gemessen wird.
