Rollenbatterie
Eine Rollenbatterie[1] ist ein mechanisches System im Seilbahnbau, das aus mehreren Seilrollen besteht. Durch diese Anordnung der Rollen werden die auftretenden Kräfte beispielsweise bei einer Seilbahn) mit anderen Komponenten (z. B. Seilbahnstütze) zum Erdboden abgeleitet.
Funktion
_Skigebiet_Mitterbach_am_Erlaufsee.jpg)
Rollenbatterien können drei Funktionen haben:
- Tragen (Seilauflast) oder Abstützen (Seildrucklast) und
- Seitenführung vom Zug- oder Förderseil, sowie
- Abschalten vom Sicherheitsstromkreis mittels Bruchstabschalter.

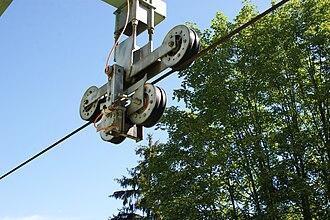

Rollenbatterien bestehen aus einzelnen Seilrollen, die meist zu zweit zu einer Einheit (Wippe) zusammengefasst sind.
Tragen oder Abstützen
Die Seilrollen tragen die vertikalen mechanischen Kräfte vom Zug- oder Förderseil samt Gehänge bzw. Fahrbetriebsmittel der Seilbahn (z. B. Gondel, Sessel, Schleppliftgehänge) bei einer Tragrollenbatterie bzw. stützen diese Kräfte ab bei einer Niederhalterollenbatterie. Der Lastfall, der auf einer Rollenbatterie vorhanden ist, ist daher variabel. Die Veränderlichkeit des Lastfalles erfordert, dass Rollenbatterien vertikal drehbar gelagert sind. Dadurch können sich diese dem jeweiligen Lastfall anpassen und die Last möglichst gleichmäßig auf die Rollen verteilen.
Wirkt die Last des Zug- oder Förderseils auf der Rollenbatterie weitgehend nach unten, so ist eine Tragrollenbatterie erforderlich. Wirkt die Last auf die Rollenbatterie weitgehend nach oben, so ist eine Niederhalterollenbatterie erforderlich. Wechselt die Last, so ist eine Wechsellast-Rollenbatterie erforderlich.[2]
Seitenführung vom Seil
Das Zug- bzw. Förderseil von Seilbahn / Sessellift verläuft im Normalbetrieb in der dafür vorgesehenen Rille der Seilrolle (seitliche Führung des Zug- bzw. Förderseiles). Diese Seilrolle übernimmt die im Normalbetrieb berechneten und festgestellten horizontalen Kräfte (z. B. Wind, Abweichungen in der Streckengeometrie, Überfahrt von Klemmen etc.). Die Rillenform und -tiefe ist dabei entscheidend für eine gute Seilführung. Eine tiefe Rille bietet gute Führungseigenschaften für das Zug- bzw. Förderseil. Eine flache Rille hingegen einen möglichst stoßarmen Klemmenübergang und damit weniger Vibrationen.[2]
Abschalten vom Sicherheitsstromkreis

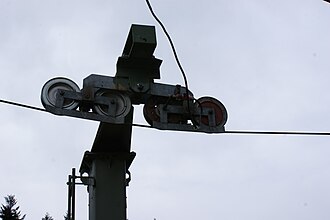

Wippen können mit einer leichteren und einer schwereren Seilrolle ausgestattet sein, so dass bei einer Zug- oder Förderseilentgleisung die schwerere Rolle nach unten hängt und zugleich einen Bruchstabschalter abschlägt, wodurch der Sicherheitsstromkreis der Seilbahn unterbrochen wird und damit die Seilbahn abgeschaltet wird. Die schwerere Seilrolle ist in vielen Fällen an der Seite farblich markiert (z. B. rot lackiert).
Wippe

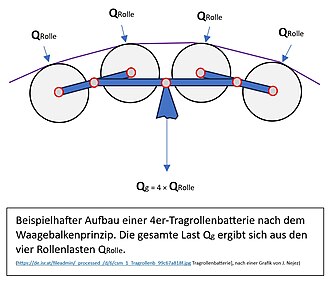

Die Rollenbatterien werden in den meisten Fällen aus zwei Seilrollen mit einer dazwischenliegenden Drehachse (Wippe bzw. Rollenwippen) gebildet. Mehrere Wippen werden mechanisch und hierarchisch gleichmäßig verbunden, so dass alle vertikal drehbar angeordnet sind, wodurch die Zug- bzw. Förderseilauflast nach dem Waagebalkenprinzip gleichmäßig auf die einzelnen Rollen verteilt wird (Wippensystem).[2]
Entgleisungsschutz
An der Innenseite der Rollenbatterie (zur Stütze hin) befindet sich ein Seilabweiser, der bei einer Entgleisung vom Förderseil nach innen verhindert, dass sich dieses zwischen Rolle und Wippe verkeilen kann. An der Außenseite der Rollenbatterie befinden sich ein oder mehrere Seilfänger, die bei einer Entgleisung vom Förderseil nach außen verhindern, dass dieses herunterfällt und das Förderseil bzw. die Betriebsmittel zu nahe an den Erdboden gelangen.
Wartung
Rollenbatterien werden in der Regel jährlich zum Saisonsanfang gewartet. Dazu wird z. B.
- die vertikale Leichtgängigkeit der Wippen kontrolliert,
- wird kontrolliert, dass keine horizontale Verschiebung der Wippen möglich ist,
- werden die Befestigungsbolzen der Wippen mit einem speziellen Fett geschmiert und
- die Kunststoffbuchsen auf den Befestigungsbolzen wenn erforderlich ausgetauscht, sowie
- die Rollen überprüft (Rollenlager, Risskontrolle des Rollenkerns und der Bordscheiben, Rillenform und -tiefe der Rollenfutters aus Gummi etc.)
